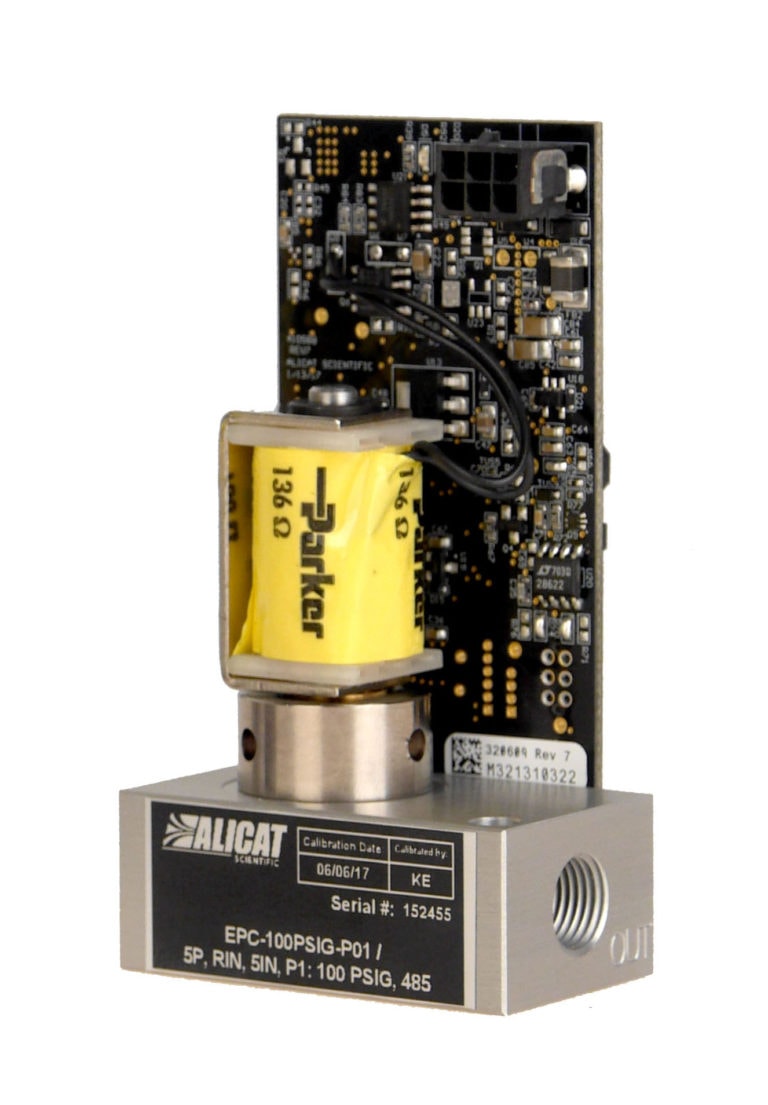

EPC系列OEM电子压力控制器

电子压力控制器 提供快速和准确的测量或绝对压力控制在一个紧凑,高度定制的包,容易集成到OEM应用。
  • 精确,可重复控制。 高性能,价格合理,可追踪精度为全尺度的0.125%,可重复性为全尺度的0.08%。
  • 反应迅速。 行业领先控制速度和可调的530阀门调整确保您的产品运行不被压力峰值中断。
  • 定制配置。 定制阀门,端口,传感器和通信,以精确地适合您的产品设计和应用要求。
包括购买的配件

设备规格和定制选项

快速规格
EPC系列表现
  • 可用全尺度范围:
    • Absolute: 15 PSIA to 500 PSIA
    • 标准:1至500psig
  • 稳定状态控制范围: 0.01% – 100% of full scale
  • 可追踪的校正精度: 1.0.125%
  • 可重复性: 全部比例的+0.08%
  • 典型控制响应时间常数: 快到30毫秒
  • 热身时间:  &l;1s

*负表压读数(至-15psig)也可计入表压范围。

EPC系列操作条件
  • 兼容气体:  所有无腐蚀性气体
  • 工作温度: –10°C to +60°C
  • 冲击压: 3x全尺寸
设备范围和全套规格

计量设备的自定义范围从 1个太平洋岛屿国家集团 到 500太平洋岛屿国家集团 ,以及绝对设备的自定义范围  15个特别敏感海区 到 500个特别敏感海区。 所有设备都有一个可控制的范围 0.01%至100% .

综合设备指南,请阅读  电子压力控制器操作手册 .

设备定制选项
建立和业绩选择
  • 通信协议: analog, RS–232, RS–485, Modbus–RTU
  • 过程连接: 《不扩散条约》、《欧洲条约》、
可选配件
配饰|分开销售
  • 加工端口配件和过滤器
  • 通信/电力电缆

可用量程(欲了解常备量程,请参考零件编号标签)

绝压量程(真空)

  • EPC:最大0-300 psia;最小0-15 psia

表压量程(大气)

  • EPC:最大0*-300 psig;最小0*-2 inH2Og
  • *负表压读数(至-15 psig)也可被纳入表压量程内。

性能

  • 可调比:200:1
  • 校准精度(NIST可溯源):+/-0.125%满量程
  • 可重复性:0.05%满量程
  • 标准控制器响应时间常数:100ms(取决于管线大小以及相关容器体积和压力)
  • 无需预热时间

工作条件

  • 兼容气体:所有非腐蚀性气体
  • 工作温度:-10°C至+60°C
  • 爆破压力:满量程的三倍

包装清单

结构选项

  • 模拟信号(0-5v、1-5v、0-10v,4-20mA)
  • 电子通讯协议(RS-232、RS-485、Modbus-RTU)
  • 工艺连接件(NPT、SAE、下端口、NeSSI)

绝压:

EPC-15PSIA
EPC-30PSIA
EPC-100PSIA
EPC-300PSIA

表压:

EPC-2INH2OG
EPC-4INH2OG
EPC-10INH2OG
EPC-20INH2OG
EPC-1PSIG
EPC-5PSIG
EPC-15PSIG
EPC-30PSIG
EPC-100PSIG
EPC-300PSIG

分流气相色谱仪

艾里卡特EPC系列OEM电子压力控制器用于稳定控制气相色谱仪进样系统中的载气流量。分流出口处再配置的背压EPC用于确保充分的柱前压。这款产品具有尺寸小,响应快速,模拟/数字双重通讯等特点,使其可被轻松整合于EPC系列OEM电子压力控制器内。
